驅動單元

標識和外觀

1) 驅動單元由鈑金、儲液器、氟泵、電控板、傳感器及內部管路構成

2) 驅動單元設金屬或絲印的銘牌，不易脫落

3) 驅動單元運行時可能對操作者造成傷害的部分和需調整的位置設置明顯的警示或標示，說明性文字宜采用中文

4) 驅動單元具備防水功能，外殼或者面板涂層符合GB/T 3181-2008規定，涂層具有抗老化、耐溶劑和抗沖擊的能力

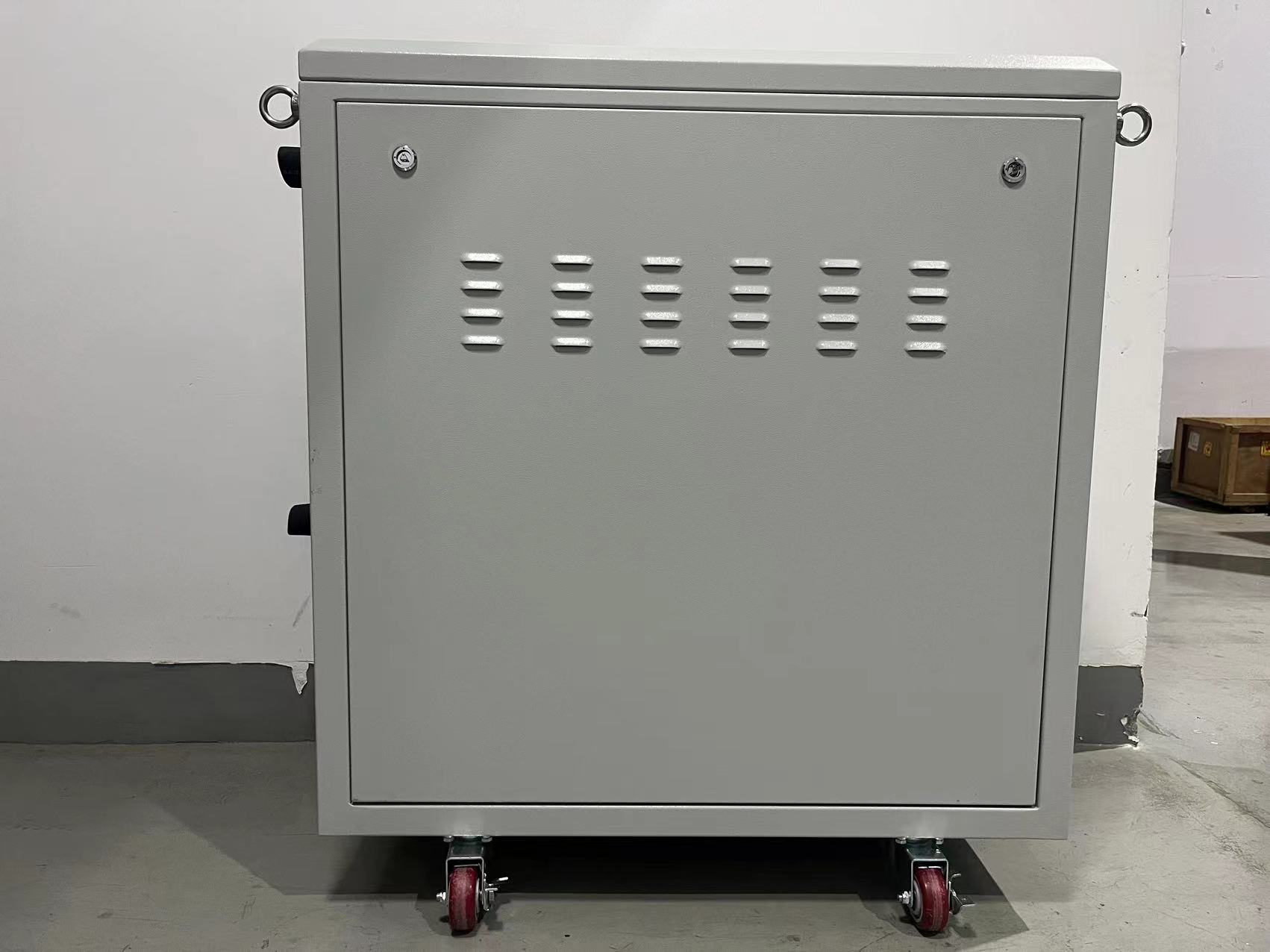

圖1 驅動單元

表1內部包含部件說明

驅動單元性能及功能

1) 驅動單元柜門采用磁力門鎖設計，支持遠程開鎖功能，柜門開關由運維方和供應方管理，保護內部關鍵設備的安全。

2) 驅動單元分為分體式驅動單元和一體式驅動單元，其中分體式驅動單元內部采用單氟泵設計，N+1設備級備份；一體式驅動單元內部采用N+1氟泵冗余設計，N+1部件級備份，氟泵均選用不銹鋼材質變頻泵，通過公司自研的系統關鍵部件控制策略，配套的變頻器可根據液冷系統IT負載與機房環境溫度自動調節氟泵運行頻率，單臺氟泵獨立運行時可以滿足標準工況制冷量需求且揚程可以保證系統的安全可靠運行

3) 氟泵采用便攜式固定方式，方便現場維修，也可以進行在線更換。驅動單元氟泵的泵前后安裝可靠性高，支持485通訊協議的品牌壓力傳感器能夠實時檢測氟泵前后的壓力值

4) 驅動單元出口管路配備分子過濾技術的品牌干燥過濾器，濾網密度≤100μm，濾芯材質304不銹鋼及以上?？梢赃x配可拆卸過濾器組件，提高過濾器在線更換及維修的便攜性

5) 驅動單元內部閥門使用可雙向流動的品牌制冷球閥，介質流動壓降小，閥桿部分具有二次可密封結構，提高安全可靠性

6) 驅動單元采用304不銹鋼材質，耐壓1.5MPa的知名品牌儲液器，具有視液窗用于觀測冷媒流動狀態和儲液器液位，并配置有浮球液位開關或者液位計，可設置在儲液器液位低的時候進行電話短信告警

3.3 產品參數

驅動單元  散熱量：30-300kw

供電

驅動單元供電：AC380V，50Hz，雙電源供電

運行電壓范圍：380V（-15%~+15%），可以根據不同環境進行設置，誤差3%

環境及可靠性

儲藏環境滿足GB/T 4798.1-2005要求

1) 儲藏環境：室內；干凈（無粉塵等）

2) 儲存溫度：-40℃~75℃

3) 儲存濕度：10%RH~90%RH（無冷凝）

運行環境滿足GB/T 4798.3-2007要求

4) 安裝方式：落地安裝，安裝底座≥200mm

5) 環境溫度：-25℃~+50℃

6) 環境濕度：10%RH~90%RH（無冷凝）

7) 防護等級：IPX4

1) 驅動單元內部管路、閥門、過濾器等固定件均采用不銹鋼材質，具有耐腐蝕性和一定的抗沖擊、抗震性能
