機柜式CDU

分為背板冷卻CDU和芯片冷卻CDU

標識及外觀

1) 機柜式背板冷卻CDU結構由鈑金、儲液器、氟泵、傳感器及內部管路構成

2) 機柜式芯片冷卻CDU結構由鈑金、板換、儲液器、氟泵、傳感器及內部管路構成

3) 機柜式CDU設金屬或絲印的銘牌，不易脫落

4) 機柜式CDU運行時可能對操作者造成傷害的部分和需調整的位置設置明顯的警示或標示，說明性文字宜采用中文

5) 機柜式CDU外殼或者面板涂層符合GB/T 3181-2008規定，涂層具有抗老化、耐溶劑和抗沖擊的能力

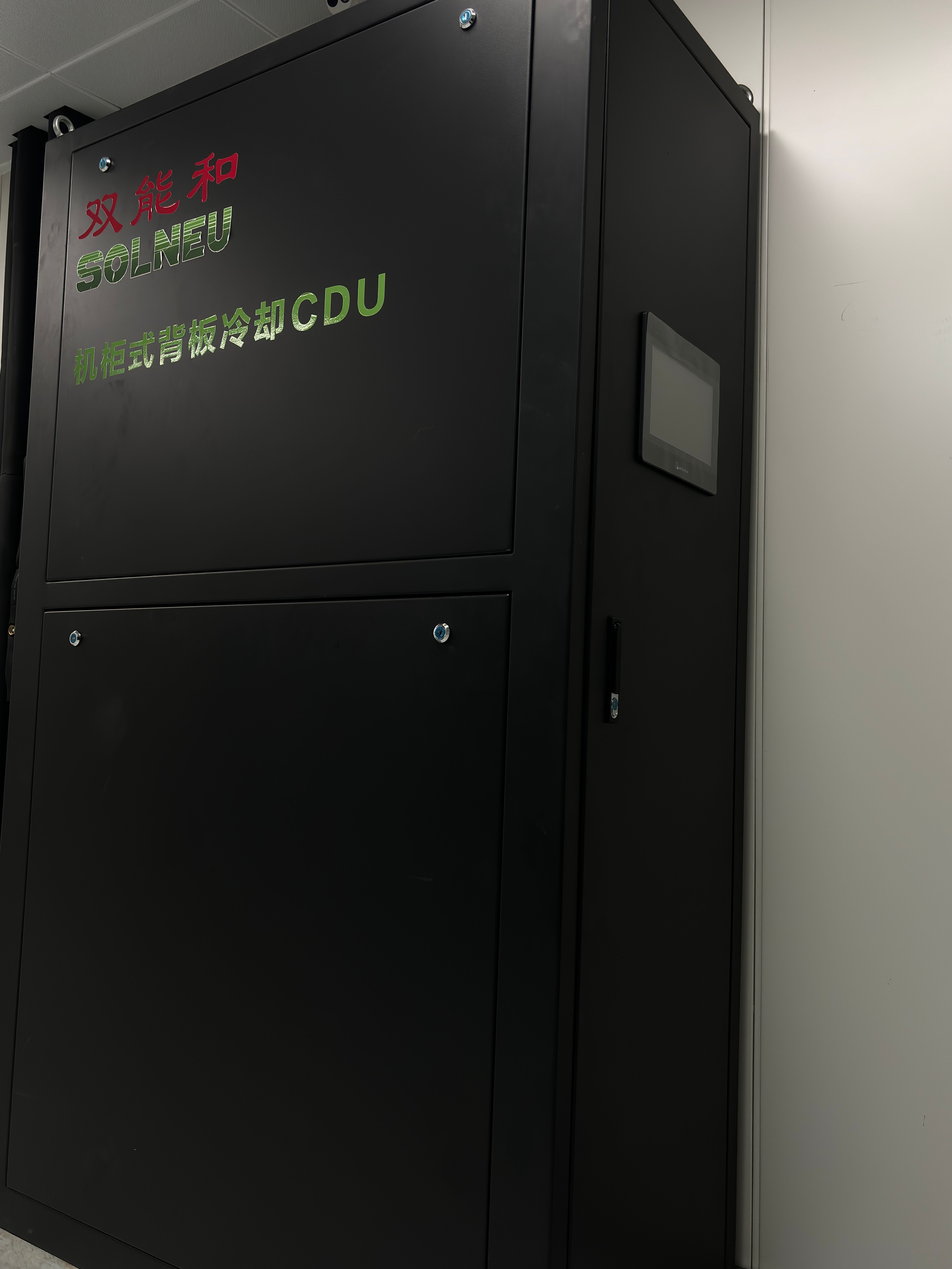

圖1機柜式CDU

表1內部包含部件說明

CDU性能及功能

1) CDU內部管路使用性能可靠的品牌壓力傳感器，為準確測壓，管路上采用盲孔結構

2) CDU柜門采用磁力門鎖設計，支持遠程開鎖功能，柜門開關由運維方和供應方管理，保護內部關鍵設備的安全

3) CDU內部采用N+1氟泵冗余設計，部件級備份，根據實際情況可另外采用設備級備份（可選），氟泵選用不銹鋼材質變頻泵，通過公司自研的系統關鍵部件控制策略，配套的變頻器可根據液冷系統IT負載與機房環境溫度自動調節氟泵運行頻率，單臺氟泵獨立運行時可以滿足標準工況制冷量需求且揚程可以保證系統的安全可靠運行

4) 氟泵采用便攜式固定方式，方便現場維修且可以進行在線更換

5) CDU氟泵前后安裝可靠性高，支持485通訊協議的品牌壓力傳感器能夠實時檢測氟泵前后的壓力值

6) CDU出口管路配備分子過濾技術的品牌干燥過濾器，濾網密度≤100μm，濾芯材質304不銹鋼及以上?？梢赃x配可拆卸過濾器組件，提高過濾器在線更換及維修的便攜性

7) CDU內部閥門使用可雙向流動的品牌制冷球閥，介質流動壓降小，閥桿部分具有二次可密封結構，提高安裝可靠性

8) CDU采用304不銹鋼材質，耐壓1.5MPa的知名品牌儲液器，具有視液窗用于觀測冷媒流動狀態和儲液器液位，并配置有浮球液位開關或者液位計，可設置在儲液器液位低的時候進行電話短信告警

9) CDU配置知名品牌的工業觸摸屏，尺寸不小于7寸，可以本地隨時查看系統運行情況，確保系統正常運行。包括：機房露點溫度、機房日均PUE、機房年均PUE、散熱系統功率等；工業觸摸屏支持485通訊協議，內部配備知名品牌的物聯網云盒子，可實現遠程監控和實時上傳設備參數、遠程處理故障的功能，可以預留接口與機房動環連接，交換數據

10）CDU內部安裝知名品牌的PLC控制模塊，用于采集與控制散熱系統的所有運行狀態與參數，具有完善的冗余方案，包括PLC冗余、通訊冗余、電源冗余等?？刂颇K同時具有熱插拔功能，支持可帶電插拔?？刂颇K包括漏液監控功能、高溫告警功能、電源故障告警功能、風機故障告警功能、冷媒壓力報警功能、回風溫度傳感器告警功能、送風溫度傳感器故障告警功能、氟泵故障報警提示、制冷劑的缺液告警功能、制冷劑工質壓力檢測等功能，并可以實時給運維人員上報狀態和故障

產品參數

機柜式CDU  散熱量：100-400kW

CDU配管、閥門、保溫

1) 管材采用防漏性能良好、使用壽命長、焊接實施便利的國際知名品牌紫銅金屬硬管，其承壓能力不小于2MPa

2) 工質供液、回液/氣管采用國際知名品牌紫銅金屬硬管，釬焊焊接，承壓能力大于2.4MPa。走管方式為下走管沿地面敷設

3) 閥門采用國內知名品牌的銅質閥門，具有密封性能好、開關靈活的特點，閥門承壓能力不小于2MPa

4) CDU配套管路采用國際知名品牌視液鏡，可以觀察管路內部工質流動狀態

供電

CDU供電：AC380V，50Hz，雙電源供電

運行電壓范圍：380V（-15%~+15%），可以根據不同環境進行設置，誤差3%

儲藏環境及可靠性

儲藏環境滿足GB/T 4798.1-2005要求

1) 儲藏環境：室內；干凈（無粉塵等）

2) 儲存溫度：-40℃~75℃

3) 儲存濕度：10%RH~90%RH（無冷凝）

運行環境滿足GB/T 4798.3-2007要求

4) 安裝方式：落地安裝環境溫度：-25℃~+50℃

5) 環境濕度：10%RH~90%RH（無冷凝）

6) 防護等級：IPX4

7) 背板CDU內部管路、閥門、過濾器等固定件均采用不銹鋼材質，具有耐腐蝕性和一定的抗沖擊、抗震性能
