分為液液型CDU和風液型CDU
1) 液液型插入式CDU內部主要設備有：氟泵、板式換熱器、儲液器、PLC控制單元，監控傳感單元等。
2) 風液型插入式CDU內部主要設備有：氟泵、微通道換熱器、儲液器、PLC控制單元，監控傳感單元等。
3) 設備功能：將各機柜內產生的兩相制冷劑氣液分離，把液相制冷劑泵入模塊化管路，氣態制冷劑輸送到室外散熱模組。CDU是液冷系統的核心，負責冷源的利用與熱源的散熱調配，為服務器提供為穩定的溫度、流量和壓力控制功能。
表 內部包含部件說明
序號 | 部件 | 說明 |
1 | 氟泵 | 將冷卻液從儲液罐抽出，并將其通過管道帶到需要冷卻的設備附近，再將被加熱的冷卻液送回儲液罐進行冷卻處理 |
2 | 板式換熱器 | 由一系列具有一定波紋形狀的金屬片疊裝而成的一種高效換熱器。各種板片之間形成薄矩形通道，通過板片進行熱量交換 |
3 | 微通道換熱器 | 換熱器的扁平管內有數十條細微流道，在扁平管的兩端與圓形集管相聯，有效增大換熱面積，提高換熱效率。 |
4 | 儲液器 | 儲存循環冷卻液，維持系統內的循環冷卻液量 |
5 | 球閥 | 做切斷、分配和改變介質的流動方向 |
標識及外觀
1) 插入式CDU設金屬或絲印的銘牌，不易脫落
2) 插入式CDU運行時可能對操作者造成傷害的部分和需調整的位置設置明顯的警示或標示，說明性文字宜采用中文
3) 插入式CDU外殼或者面板涂層符合GB/T 3181-2008規定，涂層具有抗老化、耐溶劑和抗沖擊的能力

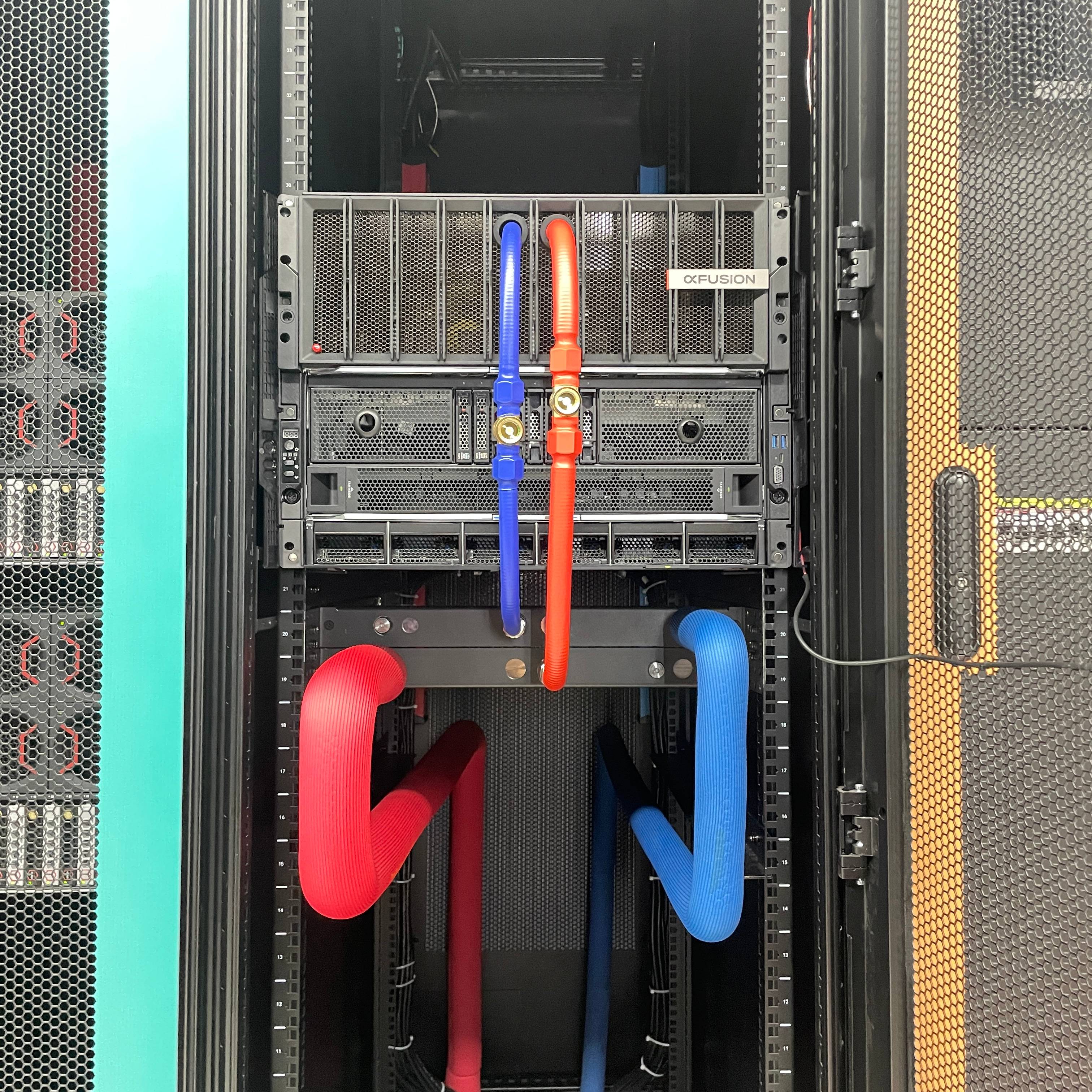

圖 CDU
CDU性能及功能
1) CDU內部管路使用性能可靠的品牌壓力傳感器，為準確測壓，管路上采用盲孔結構。
2) CDU內部氟泵采用冗余設計，1用1備，氟泵選用不銹鋼材質變頻泵，通過公司自研的系統關鍵部件控制策略，配套的變頻器可根據液冷系統IT負載與機房環境溫度自動調節氟泵運行頻率，單臺氟泵獨立運行時可以滿足標準工況制冷量需求且揚程可以保證系統的安全可靠運行。6kW風液型插入式CDU所用氟泵揚程是500kPa，額定流量是3L/min。
3) 氟泵采用便攜式固定方式，方便現場維修且可以進行在線更換。
4) CDU氟泵前后安裝可靠性高，支持485通訊協議的品牌壓力傳感器能夠實時檢測氟泵前后的壓力值。
5) CDU出口管路配備分子過濾技術的品牌干燥過濾器，濾芯材質304不銹鋼及以上?？梢赃x配可拆卸過濾器組件，提高過濾器在線更換及維修的便攜性。
6) CDU內部閥門使用可雙向流動的品牌制冷球閥，介質流動壓降小，閥桿部分具有二次可密封結構，提高安裝可靠性。
7) CDU采用304不銹鋼材質，耐壓1.5MPa的知名品牌儲液器，6kW風液型插入式CDU配置不小于4L的儲液器，儲液器具有視液窗用于觀測冷媒流動狀態和儲液器液位，并配置有液位計，可設置在儲液器液位低的時候進行電話短信告警。
8) CDU配置知名品牌的工業觸摸屏，尺寸不小于7寸，可以本地隨時查看系統運行情況，確保系統正常運行。包括：機房露點溫度、機房日均PUE、機房年均PUE、散熱系統功率等；工業觸摸屏支持485通訊協議。
9) CDU內部安裝知名品牌的物聯網云盒子，可實現遠程監控和實時上傳設備參數、遠程處理故障的功能，可以預留接口與機房動環連接，交換數據。支持通過云端進行網絡(luò )抓包、網絡(luò )故障診斷、對設備軟件版本備份、遠程升級更新軟件的功能。
10）CDU內部安裝知名品牌的工業級PLC，用于采集與控制散熱系統的所有運行狀態與參數，具有完善的冗余方案，包括PLC冗余、通訊冗余、電源冗余等，保證系統長期可靠運行。控制模塊同時具有熱插拔功能，支持可帶電插拔?？刂颇K包括漏液監控功能、高溫告警功能、電源故障告警功能、風機故障告警功能、冷媒壓力報警功能、回風溫度傳感器告警功能、送風溫度傳感器故障告警功能、氟泵故障報警提示、制冷劑的缺液告警功能、制冷劑工質壓力檢測等功能，并可以實時給運維人員上報狀態和故障。
11）風液型插入式CDU配置變頻風機，風量可調節，6kW風液型插入式CDU總風量2400m3/h。
產品參數
類型 | 芯片冷卻CDU-液液型 | 芯片冷卻CDU-風液型 |
設備型號CDU-*** | 20XPCR1 | 6XPCR1 |
散熱量（kW） | 20 | 6 |
尺寸 長*寬*高 | 873*440*880 | 873*440*630 |
重量 | 110 | 60 |
一次側 | 氟利昂/水 | 氟利昂/水 |
二次側 | 氟利昂 | 氟利昂 |
氟泵數量 | 2（1用1備） | 2（1用1備） |
安裝方式 | 插入式 | 插入式 |
額定功率（kW） | 1 | 1 |
電制 | 220V/50Hz | 220V/50Hz |
通訊協議 | Modbus TCP | Modbus TCP |
CDU配管、閥門、保溫
1) 管材采用防漏性能良好、使用壽命長、焊接實施便利的國際知名品牌紫銅金屬硬管，其承壓能力不小于2MPa。
2) 工質供液、回液的液相管路和氣相管路均采用國際知名品牌紫銅金屬硬管，釬焊焊接，承壓能力大于2.4MPa。走管方式為下走管沿地面敷設。
3) 閥門采用國內知名品牌的銅質閥門，具有密封性能好、開關靈活的特點，閥門承壓能力不小于2MPa。
4) CDU配套管路采用國際知名品牌視液鏡，可以觀察管路內部工質流動狀態。
供電
CDU供電：AC380V，50Hz，雙電源供電
運行電壓范圍：380V（-15%~+15%），可以根據不同環境進行設置，誤差3%
儲藏環境及可靠性
儲藏環境滿足GB/T 4798.1-2005要求
1) 儲藏環境：室內；干凈（無粉塵等）
2) 儲存溫度：-40℃~75℃
3) 儲存濕度：10%RH~90%RH（無冷凝）
運行環境滿足GB/T 4798.3-2007要求
4) 安裝方式：落地安裝環境溫度：-25℃~+50℃
5) 環境濕度：10%RH~90%RH（無冷凝）
6) 防護等級：IPX4
7) CDU內部管路、閥門、過濾器等固定件均采用不銹鋼材質，具有耐腐蝕性和一定的抗沖擊、抗震性能
